Coax connectoren

RF coax(ial) connectoren zijn een belangrijke schakel in onze hobby.
Coax connectoren zorgen voor de verbinding van onze zenders(ontvanger) aan de antennes.

Coax connectoren worden in vele verschillende soorten en uitvoeringen gemaakt, elk voor hun eigen doel en voor en nadelen.
Om tot een goede keuze van connector te komen moet je weten op welke frequentie er mee uitgezonden gaat worden, moet het buiten gebruikt worden of moet het sterk zijn.
De afwerking van de pluggen is ook belangrijk, gebruik het liefst de iets duurdere verzilverde uitvoeringen.

De meest gebruikte connectoren zijn de UHF (pl259) , N, BNC.

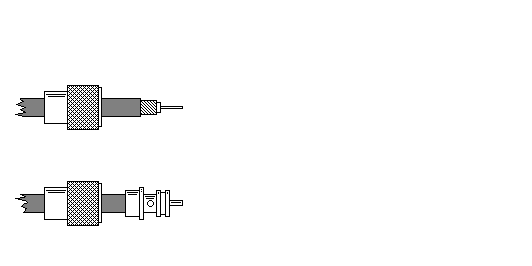

De UHF connector.

De UHF connector is een goedkope vaak gebruikte plug voor het HF gebeuren.
Hij is niet echt waterdicht en wordt niet aanbevolen voor frequenties boven de 300 MHz vanwege de grote verliezen die hier dan bij optreden (deze wordt ook wel de pl259 genoemd)
Plug_259

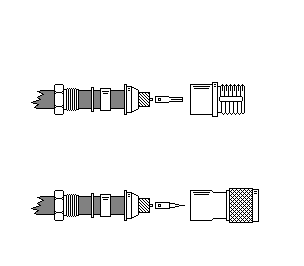

“N” connectoren.

“N” connectoren zijn ontwikkeld bij Bell Labs kort na de tweede wereld oorlog en is een van de betere connector
die gebruikt kan worden tot 11 GHz.
Bovendien is deze connector ook goed waterdicht.
Plug_N

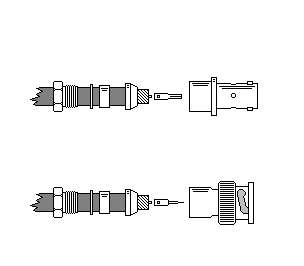

“BNC” connectoren.

“BNC” connectoren hebben een bajonet sluiting en geven een hoger verlies dan de N connector.
Deze connector wordt veel gebruikt bij apparatuur wat vaak van plaats veranderd, denk aan de draagbare scanner etc waar vaak de antenne wordt losgekoppeld om mee te nemen.
plug_BNC
Tips van her en der.

1 – Controleer voor montage de pluggen op sluiting, meet ze dus even door.

Dit kan een hoop klimmen in de mast voorkomen!.
